8ΠΡΟΟΠΤΙΚΟ ΣΧΕΔΙΟ-ΕΡΓΑΣΙΕΣ-Β

 8

ΠΡΟΟΠΤΙΚΟ ΣΧΕΔΙΟ

2^ο μέρος

η   π ρ ο ο π τ ι κ ή   σ τ ι ς   ε ι κ ό ν ε ς   τ ο υ   Σ ο υ ρ ε α λ ι σ μ ο ύ

ΕΡΓΑΣΙΕΣ



8-1Β-ΠΡΟΟΠΤΙΚΟ ΣΧΕΔΙΟ ΜΕ ΕΝΑ ΣΗΜΕΙΟ ΦΥΓΗΣ

ΕΡΓΑΣΙΑ1 (32^η) με μολύβι, ξυλομπογιές

Σχεδιάζουμε προοπτικό δωμάτιο και μετά σχεδιάζουμε μέσα στοιχεία ώστε να δημιουργήσουμε μια σουρεαλιστική εικόνα.

8-1Β-3ΔΩΜΑΤΙΟ ΜΕ ΣΟΥΡΕΑΛΙΣΤΙΚΑ ΣΤΟΙΧΕΙΑ



ΕΡΓΑΣΙΑ2 (33^η) με μολύβι

Σχεδιάζουμε ένα σημείο (Σημείο Φυγής) στη μέση του χαρτιού μας και προς τα επάνω και φέρνουμε μία οριζόντια ευθεία που να περνάει από το ΣΦ (Γραμμή Ορίζοντα).

Σχεδιάζουμε ορθογώνια παραλληλόγραμμα κάτω, επάνω και από πάνω από τη ΓΟ.

Για να δημιουργήσουμε το προοπτικό κάθε παραλληλογράμμου: 1. Ενώνουμε κάθε μία από τις 4 γωνίες του με το ΣΦ. 2. Με δύο οριζόντιες και δύο κατακόρυφες ευθείες από την μία συγκλίνουσα προς τη διπλανή της διαμορφώνουμε το προοπτικό τρισδιάστατο σχήμα.

Μπορούμε να σχεδιάσουμε κλειστά ή ανοιχτά κουτιά (από τη μια τους πλευρά) αλλά και διάφανα κουτιά, στα οποία δηλαδή θα φαίνονται όλες τους οι πλευρές. Μπορούμε ακόμα να σχεδιάσουμε τα κουτιά το ένα επάνω στο άλλο ή το ένα να κρύβεται πίσω από το άλλο.

8-1Β-5ΚΟΥΤΙΑ ΜΕ 1 ΜΟΛΥΒΙ



ΕΡΓΑΣΙΑ3 (34^η) με μολύβι, ξυλομπογιές

Για να σχεδιάσουμε ένα δωμάτιο προοπτικά και μέσα σε αυτό έπιπλα μπορούμε να ξεκινήσουμε με τις υποδείξεις και τις μετρήσεις που φαίνονται σταδιακά στα 5 παρακάτω σχέδια και να συμπληρώσουμε, στηριζόμενοι στον βασικό προοπτικό σχεδιασμό του κουτιού με 1 ΣΦ διαμορφώνοντας το σχήμα σε τραπέζι, βιβλιοθήκη, καναπέ, κρεβάτι κ.ά.

Για ευκολία μπορούμε να χρησιμοποιήσουμε τα δύο πρότυπα (Β1, Β2) και να συνεχίσουμε επάνω.

Επίσης, μπορούμε να σχεδιάσουμε επάνω σε μιλιμετρέ χαρτί.

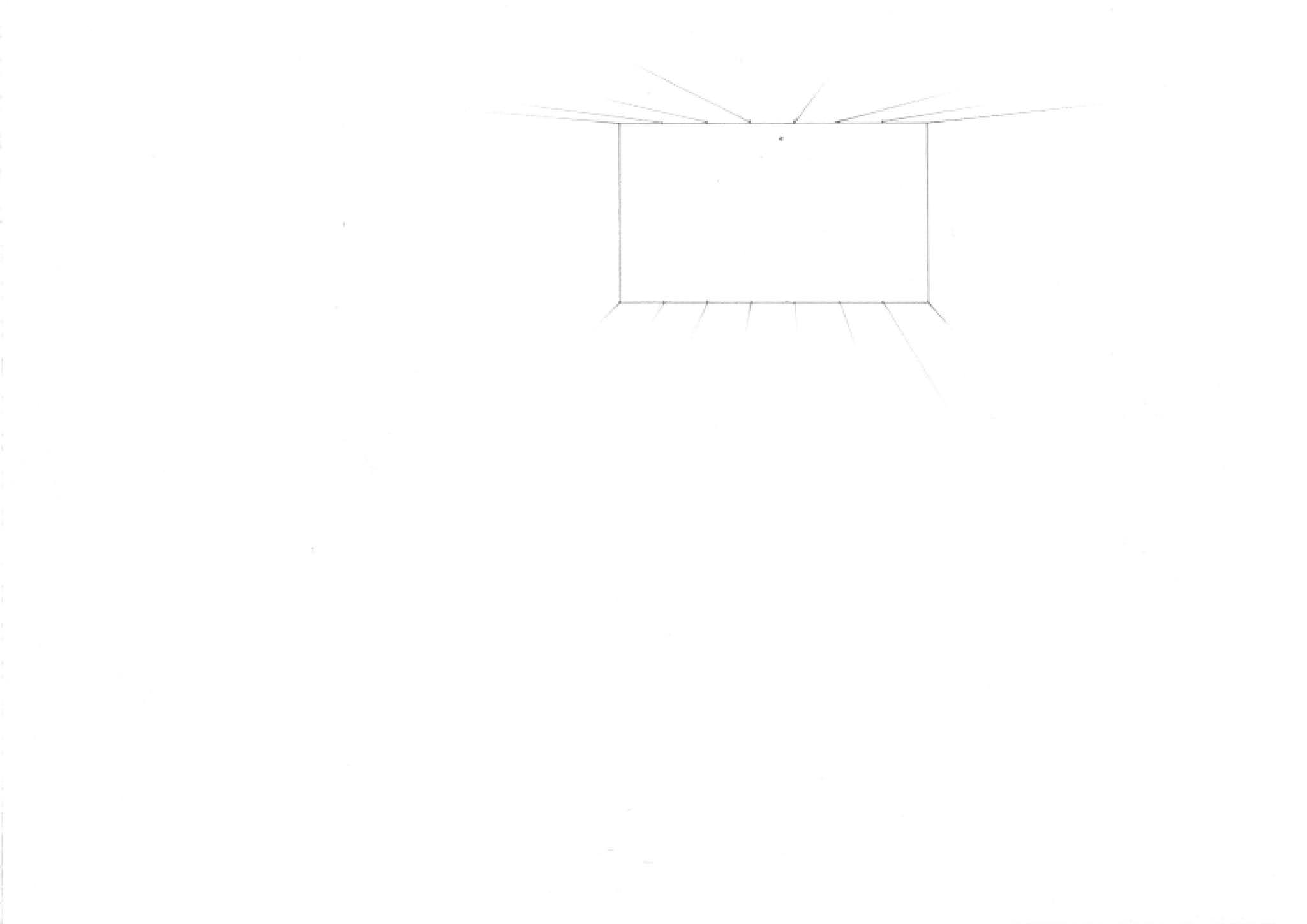

8-1Β-6ΣΕ ΠΡΟΤΥΠΟ-Α1+Α2+Α3+Α4+Α5 ΜΕ 1 ΜΟΛΥΒΙ

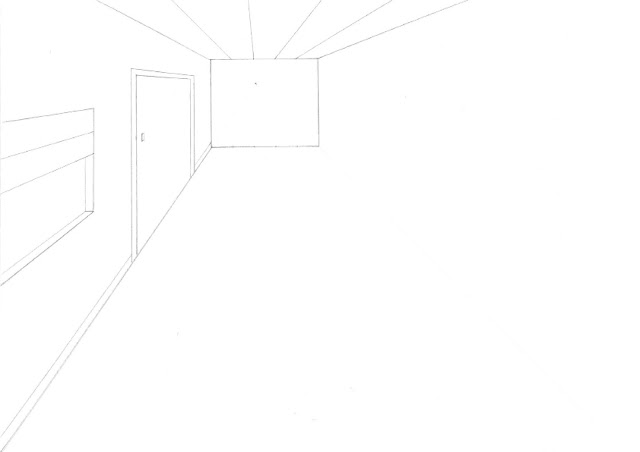

8-1Β-6ΣΕ ΠΡΟΤΥΠΟ-Β1+ ΜΕ 1 ΜΟΛΥΒΙ

8-1Β-6ΣΕ ΠΡΟΤΥΠΟ-Β2+ ΜΕ 1 ΜΟΛΥΒΙ

8-1Β-7ΣΕ ΜΙΛΙΜΕΤΡΕ ΧΑΡΤΙ

8-1Β-7ΣΕ ΜΙΛΙΜΕΤΡΕ ΧΑΡΤΙ ΜΕ 1 ΜΟΛΥΒΙ

8-1Β-8ΔΩΜΑΤΙΟ ΜΕ ΕΠΙΠΛΑ ΜΕ 1 ΜΟΛΥΒΙ

8-1Β-8ΔΩΜΑΤΙΟ ΜΕ ΕΠΙΠΛΑ ΜΕ 10ΔΙΑΦΟΡΑ ΧΡΩΜΑΤΑ



Ε ν α λ λ α κ τ ι κ ά

Στηριζόμενοι στον βασικό προοπτικό σχεδιασμό του κουτιού με 1 ΣΦ μπορούμε να σχεδιάσουμε μια πρόσοψη καταστήματος με βιτρίνα

8-1Β-9ΠΡΟΣΟΨΗ ΚΑΤΑΣΤΗΜΑΤΟΣ ΜΕ ΒΙΤΡΙΝΑ



ΕΡΓΑΣΙΑ4 (35^η) με μολύβι, ξυλομπογιές

Στηριζόμενοι στον βασικό προοπτικό σχεδιασμό του κουτιού με 1 ΣΦ μπορούμε να σχεδιάσουμε μία πόλη.

8-1Β-10ΠΟΛΗ



8-2Β-ΠΡΟΟΠΤΙΚΟ ΣΧΕΔΙΟ ΜΕ ΔΥΟ ΣΗΜΕΙΑ ΦΥΓΗΣ

ΕΡΓΑΣΙΑ5 (36^η) με μολύβι, ξυλομπογιές

Σχεδιάζουμε μία οριζόντια ευθεία (Γραμμή Ορίζοντα) στη μέση του χαρτιού μας και προς τα επάνω και σημειώνουμε επάνω και προς τις άκρες της δύο σημεία (Σημεία Φυγής).

Σχεδιάζουμε κατακόρυφες μικρές ευθείες κάτω, επάνω και από πάνω από τη ΓΟ.

Για να μετατρέψουμε αυτές τις ευθείες σε προοπτικά τρισδιάστατα σχήματα: 1. Ενώνουμε τις δύο άκρες τους και με τα 2 ΣΦ. 2. Φέρνουμε μία κατακόρυφη που ενώνει δύο συγκλίνουσες προς το ίδιο ΣΦ, βρίσκοντας έτσι τη μία πλαϊνή πλευρά του αντικειμένου. Κάνουμε το ίδιο για να βρούμε και την άλλη πλαϊνή πλευρά. 3. Ενώνουμε τις δύο άκρες των δύο αυτών κατακόρυφων ευθειών και με τα δύο ΣΦ, βρίσκοντας έτσι όλες τις άλλες επιφάνειες του αντικειμένου.

Εννοείται πάλι πως, μπορούμε να σχεδιάσουμε κλειστά ή ανοιχτά κουτιά αλλά και διάφανα, το ένα επάνω στο άλλο ή το ένα να κρύβεται πίσω από το άλλο.

8-2Β-1ΚΟΥΤΙΑ ΜΕ 1 ΜΟΛΥΒΙ



ΕΡΓΑΣΙΑ6 (37^η) με μολύβι, ξυλομπογιές

Στηριζόμενοι στον βασικό προοπτικό σχεδιασμό του κουτιού με 2 ΣΦ μπορούμε να σχεδιάσουμε μία πόλη.

8-2Β-2ΠΟΛΗ ΜΕ 1 ΜΟΛΥΒΙ



8-3Β-ΠΡΟΟΠΤΙΚΟ ΣΧΕΔΙΟ ΜΕ ΤΡΙΑ ΣΗΜΕΙΑ ΦΥΓΗΣ μόνο αναφορά

8-3Β-1ΚΟΥΤΙΑ ΜΕ 1 ΜΟΛΥΒΙ
